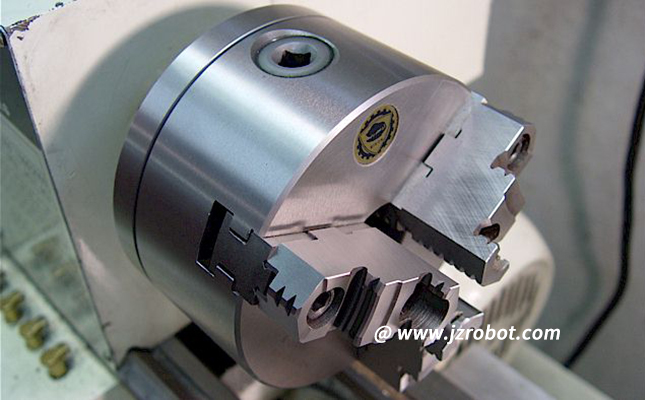

引言：三爪卡盤是指利用均勻布在卡盤體上的三個活動卡爪的徑向移動，把工件夾緊和定位的機床附件。本文介紹的就是三爪卡盤結構和車床三爪卡盤。

卡盤是機床上用來夾緊工件的機械裝置。利用均布在卡盤體上的活動卡爪的徑向移動，把工件夾緊和定位的機床附件。卡盤一般由卡盤體、活動卡爪和卡爪驅動機構 3部分組成。卡盤體直徑最小為65毫米，最大可達1500毫米，中央有通孔，以便通過工件或棒料；背部有圓柱形或短錐形結構，直接或通過法蘭盤與機床主軸端部相聯接。卡盤通常安裝在車床、外圓磨床和內圓磨床上使用，也可與各種分度裝置配合，用于銑床和鉆床上。

從卡盤爪數上可以分為：兩爪卡盤，三爪卡盤，四爪卡盤，六爪卡盤和特殊卡盤。從使用動力上可以分為：手動卡盤，氣動卡盤，液壓卡盤，電動卡盤和機械卡盤。從結構上可以分為：中空卡盤和中實卡盤。

三爪卡盤結構

1、手動三爪卡盤結構

三爪卡盤是由爪盤體、小錐齒輪、大錐齒輪(另一端是平面螺紋)和三個卡爪組成。三個卡爪上有與平面螺紋相同螺牙與之配合，三個卡爪在爪盤體中的導槽中呈120均布。爪盤體的錐孔與車床主軸前端的外錐面配合，起對中作用，通過鍵來傳遞扭矩,最后用螺母將卡盤體鎖緊在主軸上。

當轉動其中一個小傘齒輪時，即帶動大傘齒輪轉動，其上的平面螺紋又帶動三個卡爪同時向中心或向外移動，從而實現自動定心。定心精度不高，約為0.05~0.15mm。

2、動力三爪卡盤結構

動力卡盤屬于自動定心卡盤，配以不同的動力裝置(氣缸、油缸或電機)，便可組成氣動卡盤、液壓卡盤或電動卡盤。氣缸或油缸裝在機床主軸后端，用穿在主軸孔內的拉桿或拉管，推拉主軸前端卡盤體內的楔形套，由楔形套的軸向進退使3個卡爪同時徑向移動，這種卡盤動作迅速，卡爪移動量小，適于在大批量生產中使用。

車床三爪卡盤

車床三爪卡盤又稱車床三爪自定心卡盤，它配帶正爪和反爪各一副，可分別使用。車床三爪卡盤的卡爪由兩部分組成，采用螺釘連接，可調整為正爪或反爪使用。同時，車床三爪卡盤可以再提供軟卡爪的情況下，經配車或磨后獲得理想的夾持精度。

車床三爪自定心卡盤系短錐連接形式，可直接與機床主軸連接。它與機床主軸的連接有多種形式，可分別同3、4、5、6、8、11、15號短錐主軸端部配套。

車床三爪自定心卡盤采用平面螺紋結構，通過齒輪、盤絲、使卡爪同時移動，對工件實現自動定心。短圓錐卡盤可直接安裝到機床主軸上， 并具有懸伸短、剛性強、定心精度高，安裝方便等特點，球墨鑄鐵卡盤，經精加工而成，具有較高轉速，夾緊力較大，等特點，鋼制卡盤具 有高轉速、高夾緊力、壽命長等優點。

文中介紹了三爪卡盤的結構，它是由爪盤體、小錐齒輪、大錐齒輪和三個卡爪組成的。同時，還了解了車床三爪卡盤，通過齒輪、盤絲、使卡爪同時移動，對工件實現自動定心。更多三爪卡盤的知識和應用，可以關注我們的網站更新，還可以關注我們的公眾號。
